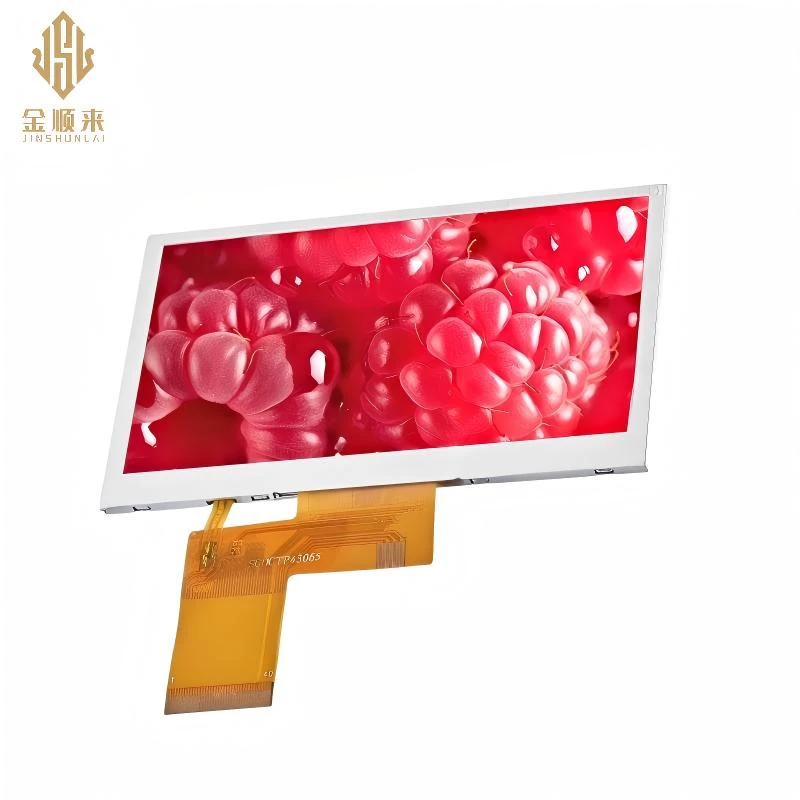

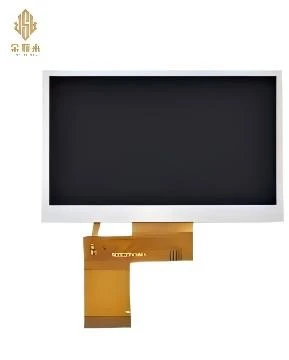

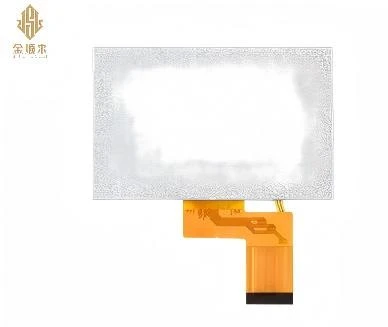

7 TFT LCD цветен дисплей

описание

С компактен размер и многостранна функционалност, това решение постига перфектния баланс между качество на дисплея и пространство за инсталиране, съвместимо с автомобилни, жилищни, индустриални системи за управление и панели за оборудване. Неговата яркост с висока-дефиниция осигурява кристално-ясни визуализации с истински--цветове и достатъчна осветеност, осигуряващи видимост при дневна светлина или ярки среди без изкривяване на цветовете или замъгляване. Компактният дизайн позволява лесно инсталиране във вградени, монтирани-стенни или настолни места, безпроблемно интегриране с различни корпуси на устройства. Енергийно-ефективен с ниско генериране на топлина, той поддържа стабилна производителност за продължителни 24-часови операции. Силната съвместимост поддържа общи интерфейси като AV/VGA/HDMI, улеснявайки връзките към компютри, дънни платки, камери и индустриални компютри. Създаден да издържи с издръжливост, дълъг живот и устойчивост на вибрации и смущения, той превъзхожда взискателни среди като индустриални условия, превозни средства и системи за сигурност. Предлагайки отлични разходи-изпълнение чрез масово производство с контролирани разходи, той осигурява достъпни цени и по-голяма стойност за групови покупки.

Размер на продукта: 7-инчов TFT Цветният LCD екран разполага с разделителна способност от 800 (RGB) × 480, като използва разделителна способност с висока-дефиниция за предоставяне на прецизни дисплеи, остър текст и ясни изображения, отговаряйки на изискванията за данни с висока-дефиниция и визуален дисплей на различни устройства. Яркост: 250~500 cd/m². Яркостта на екрана варира от 250 до 500 cd/m², осигурявайки ясни и ярки дисплеи. Можете да персонализирате по-високи нива на яркост, за да отговарят на различни вътрешни и външни среди. Контрастно съотношение: 300~800:1. Екранът показва остър черно{17}}и-бял контраст с ясен текст и ръбове на иконите, предлагащи силна визуална дълбочина. Ъгли на видимост: Пълен/широк изглед, включващ технология за пълно/широко гледане с хоризонтални/вертикални ъгли над 170 градуса. Независимо дали се гледа отпред, отстрани или отгоре, екранът осигурява последователно възпроизвеждане на цветовете без цветово отклонение или вариации на яркостта, осигурявайки ясно и безупречно качество на показване за много-споделяне или инсталиране в ограничени пространства. Режим на дисплея: TFT винаги-на дисплея с технология за предаване. Отличаващ се с висока ефективност на използване на фоновото осветление и естествено възпроизвеждане на цветовете, екранът поддържа черно състояние по време на прекъсване на захранването, като същевременно осигурява стабилна и надеждна работа на дисплея. Поддържани типове интерфейс: RGB, MCU, SPI и MIPI. Системата поддържа множество типове интерфейси, включително RGB, MCU, SPI и MIPI, позволявайки гъвкав избор въз основа на основното решение за управление на клиента. С широка съвместимост на драйвери, той отговаря на различни изисквания за разработка на устройства. Метод на свързване: FPC (Flexible Printed Circuit Board) с гъвкаво окабеляване за устойчивост на огъване и стабилно предаване на сигнала. Дължината на кабела може да бъде персонализирана според цялостната структура на машината за по-лесно сглобяване. Диапазон на работна температура: -20 градуса до +70 градуса. Използвайки компоненти с широк температурен диапазон, системата поддържа стабилна и надеждна производителност в този температурен спектър, отговаряйки на строги оперативни изисквания за автомобилни, външни и индустриални приложения. Сензорна функционалност: С помощта на резистивни или капацитивни сензорни панели, тези адаптивни интерфейси осигуряват отзивчива работа, за да отговорят на различни изисквания за взаимодействие с устройства.

Персонализиране на параметрите на дисплея: TFT LCD цветният дисплей разполага с регулируема яркост (с версии с висока-яркост надвишаващи 500cd/m² за видимост на слънчева светлина), персонализирани съотношения на контраста и поддръжка за специални разделителни способности (по подразбиране 800 (RGB) × 480, адаптируеми към други спецификации). Оптимизацията на цветния дисплей е налична с опции за разделителна способност 262K или 16,7M, включително възможности за калибриране на цветовете. Интерфейси и връзки с възможност за персонализиране: 7--инчовият TFT дисплей поддържа персонализиране на типа интерфейс (RGB/MCU/SPI/MIPI по избор според нуждите), заедно с персонализиране на FPC гъвкав кабел (включително дължина, конфигурация на щифтове и дизайн на маршрутизиране с гъвкави опции за къс/дълъг кабел). Тези интерфейси са съвместими с вашите решения за хост контролер. Персонализираща се сензорна функционалност: Поддържа както резистивни, така и капацитивни сензорни входове, с регулируеми нива на чувствителност и сензорни зони. Капацитивното докосване поддържа мулти{14}}надграждане на докосване, докато резистивното докосване отговаря на взискателните изисквания за работа в околната среда. -Адаптивно персонализиране на околната среда: Регулируема работна температура (по подразбиране-20 градуса до +70 градуса, с възможност за надграждане до индустриален-клас широк температурен диапазон от-30 градуса до +85 градуса), оптимизирана анти-смущения и устойчивост на вибрации, подходящи за сложни работни условия, включително автомобилна, външна и индустриална среда. Персонализиране на структурата и външния вид: персонализиране на модулни размери и видима област, персонализиране на метода на инсталиране (повърхностен монтаж/закрепване с винтове/структурно вграждане), персонализиране на цвета на фоновото осветление (бяло, топло бяло и т.н.), оптимизиране на дебелината на екрана и съвместимост с вътрешното пространство на устройството. Персонализиране с добавена стойност: Поддържа регулиране на подсветката, персонализиране на режим на заспиване, добавя водоустойчиви и прахоустойчиви обработки, осигурява персонализиране на съвместимостта на драйвера и предлага персонализирани предложения за оптимизиране на интерфейса на дисплея. Гъвкаво персонализиране: Персонализирани решения въз основа на предоставени от клиента чертежи, мостри и изисквания. Гъвкави минимални количества за поръчка, групови отстъпки за персонализиране на фабрични цени и регулируеми срокове за доставка. Техническа поддръжка: Предоставя персонализирани решения за оптимизация с техническа документация на драйвера и предлага техническа помощ по време на използване на продукта.

Дисплеи Производственият процес включва: Проверка и предварителна обработка на суровините: Изберете високо{0}}качествени основни суровини, които се подлагат на стриктна проверка с помощта на оптични детектори с високо-увеличение преди влизане, за да се гарантира съответствие с определени параметри. Процес на производство на матрица (основна процедура): TFT (тънкослойни транзисторни) матрици се произвеждат върху стъклени субстрати. Структурите на портата, полупроводниковия слой, източника и отводните вериги се формират чрез процеси като разпрашване и PECVD отлагане. Впоследствие се използват стъпки за литография, проявяване и ецване за прецизно "ецване" на схеми на верига, които контролират състоянията на включване/изключване на пиксела, осигурявайки стабилна проводимост за всеки пиксел. Производство на цветни филтри: Методът на пигментна дисперсия се използва за диспергиране на R, G и B микро-пигменти в прозрачна фоточувствителна смола. Чрез процеси на нанасяне на покритие, излагане и проявяване се формират последователно три-цветни модела. Добавена е черна матрица (BM) в цветните кръстовища, за да се предотврати изтичането на светлина. И накрая, защитен филм и ITO електрод са произведени, за да осигурят чистота и еднородност на цветния дисплей, като същевременно поддържат прецизно съответствие на пикселите със субстрата на TFT матрицата. Процес на сглобяване на LCD кутия: Субстратът с TFT масив е прецизно подравнен със субстрата на цветния филтър. На повърхността на субстрата е покрит филм за подравняване, последван от обработка с триене, за да се предизвика подредено молекулярно подреждане на течните кристали. Уплътняващото лепило се нанася около ръбовете, докато подложката се пръска. Методът ODF се използва за едновременно завършване на запълване на кристали и формиране на кутия. След термична обработка за втвърдяване на запечатващото лепило, LCD кутията постига херметично запечатване без изтичане на течност и равномерно молекулярно подравняване, осигурявайки оптимална производителност на дисплея. Сглобяване и персонализиране на модул: Инсталирайте LED подсветка, горни/долни поляризатори и свържете персонализирани интерфейси, включително RGB/MCU/SPI/MIPI въз основа на спецификациите. Запояване на FPC гъвкаво окабеляване (по персонализирана дължина и конфигурация на щифтове), интегриране на сензорни панели (резистивни/капацитивни), за да завършите сглобяването на модула. Освен това внедряване на хидроизолация, прахоустойчивост или широка-температурна оптимизация за индустриални системи за управление и автомобилни приложения. Тестване за стареене и опаковане/доставки: Извършете цялостни проверки на готовите модули, включително оптични характеристики (яркост, съотношение на контраст, точност на цветовете), електрически характеристики (проводимост на интерфейса, чувствителност на допир) и адаптивност към околната среда (тестване при висока/ниска температура), за да идентифицирате не-съвместими продукти. Извършете тестове за стареене (дългосрочна-работа при високи-температурни условия със захранване), за да откриете потенциални дефекти в качеството, като гарантирате продължителност на живота на продукта, по-голяма или равна на 30 000 часа. След преминаване на инспекции пакетира продуктите според персонализирани спецификации с техническа документация на водача за изпращане, като поддържа пълна проследимост през целия процес на контрол на качеството.

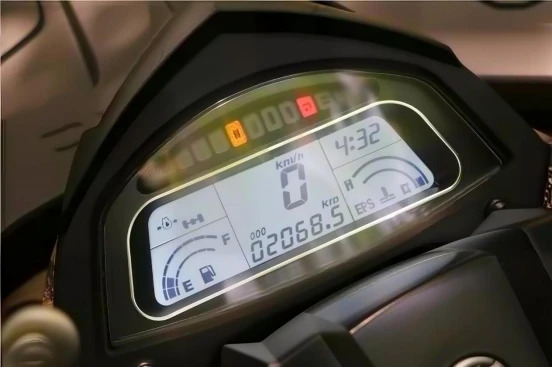

ATV за граждански развлечения: Проектиран за превозни средства за всякакви терени за развлечение, той показва ключови данни за шофиране, включително скорост, обороти, ниво на гориво, позиция на предавката и пробег. Устройството поддържа навигация, Bluetooth връзка и възпроизвеждане на мултимедия за подобряване на изживяването при каране. Персонализиращ се с компактен панел, който пасва на контролни панели на ATV, той разполага с -отблясъци и водоустойчив дизайн за каране на открито при ярка светлина и неравна среда.

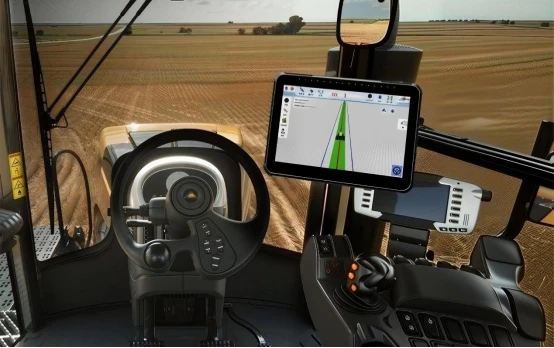

Селскостопански ATV: Проектиран за селскостопански-офроуд превозни средства, той показва оперативни данни като работни часове, пробег и разход на гориво. Персонализиращ се с прахоустойчиви, водоустойчиви и -устойчиви на корозия панели, той е подходящ за прашни и влажни среди като земеделски земи и овощни градини. В допълнение, той поддържа интеграция със спомагателни системи за селскостопански машини, за да покаже работните параметри, като по този начин повишава ефективността на селското стопанство

Полицейско/спасително ATV: Специализиран модел ATV, предназначен за полицейски патрули и спасителни операции на открито. Той разполага с персонализиран дисплей с висока-яркост, пълен-изглед, способен да показва GPS позициониране, комуникационни данни и команди за спасяване. С възможности за -смущения и функции за бърза реакция, това превозно средство е адаптирано за сложни спасителни сценарии като планински терен, пустини и джунгли, осигурявайки ефективно изпълнение на спасителни и патрулни мисии.

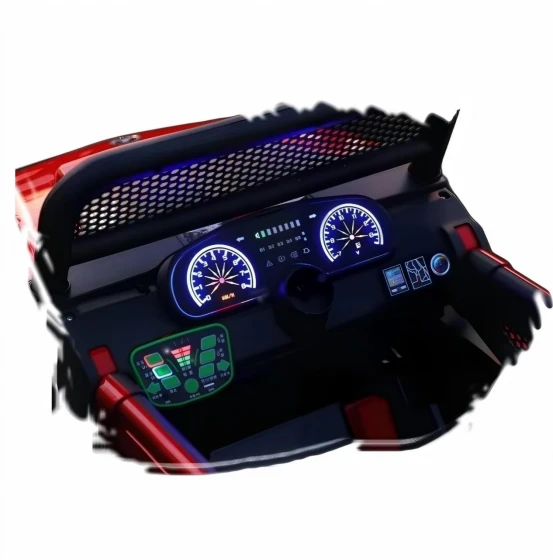

ATV за тийнейджъри/деца: Специален ATV модел, пригоден за млади ездачи, включващ рационализиран интерфейс на дисплея, който ясно показва ключови показатели като скорост (с предупреждения за ограничение на скоростта) и нива на батерия/гориво. Устойчивият-на надраскване,-удар панел и компактните размери осигуряват ергономичен контрол за децата. Персонализиращите се дисплеи в анимационен-стил подобряват както функционалността, така и развлекателната стойност. често задаван въпрос.



Q1: Дайте приоритет на проверката на контраста на екрана (диапазон по подразбиране: 300~800:1). Ако възникне изкривяване на цвета или замъгляване, регулирайте яркостта (250~500cd/m²). Ако проблемите продължават, свържете се с-поддръжката след продажба за отстраняване на неизправности. Най-вероятните причини са проблеми със съвместимостта на драйверите или проблеми с контакта на кабела, които могат да бъдат адресирани чрез целеви корекции. Q2: Дисплеят показва ли различни ефекти, когато се гледа от различни ъгли? Въпрос 2: Този продукт приема пълен-дизайн на изглед, като гарантира липса на отклонение в цвета или разлика в яркостта, когато се гледа хоризонтално или вертикално. Ако възникне отклонение от ъгъла на гледане, това се дължи най-вече на ъгъл на монтаж или проблеми с контакта на кабелите. Гъвкавият кабел FPC (поддържа персонализирана дължина) може да бъде поставен отново или позицията за инсталиране на устройството да се коригира. Q3: Какво причинява черен екран или отказ да свети на дисплея? В3: Първо проверете дали захранването на дисплея (по подразбиране 3,3 V) функционира правилно. След това проверете състоянието на контакт на FPC окабеляването. Ако захранването и окабеляването са непокътнати, продължете да проверявате драйвера за подсветка. За промишлени приложения дайте приоритет на избора на широко-температурна версия (-20 градуса до 70 градуса), за да предотвратите затъмнение на екрана при ниски температури. Q4: FPC гъвкавият кабел склонен ли е към разхлабване и лош контакт? Q4: Отличаващ се с високо-стабилен FPC гъвкав дизайн на кабела с адаптивна дължина и конфигурация на щифтове, той гарантира сигурно вкарване на кабела по време на инсталиране, за да се предотврати издърпване. За приложения от промишлен-клас е налично допълнително подсилване на интерфейса, за да се сведат до минимум проблемите с контакт不良. В5: Как да се справим със след-продажбеното обслужване, когато даден продукт има проблеми с качеството? В5: Поддържа 7-дневна връщане/обмяна без-задаване на въпроси (с изключение на повреди, причинени от човека). За групови покупки е налично пробно тестване. В случай на аномалии на дисплея или повреда на докосването по време на последваща употреба, свържете се с техническия екип за ремонт или услуги за подмяна, като се предоставя цялостна техническа поддръжка по време на целия процес.
